氯化鈉干燥機-盤式連續干燥機-盤式干燥機

關鍵詞：氯化鈉干燥機,硫酸鈉干燥機,盤式干燥機,盤式連續干燥機,圓盤干燥機

用戶名稱：

案例概述：氯化鈉盤式干燥機濕物料通過螺旋加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動，使耙葉連續地翻轉物料，物料沿著指數螺旋線流過干燥盤表面，在小干燥盤上的物料移到外緣，并在外緣落到下方的大

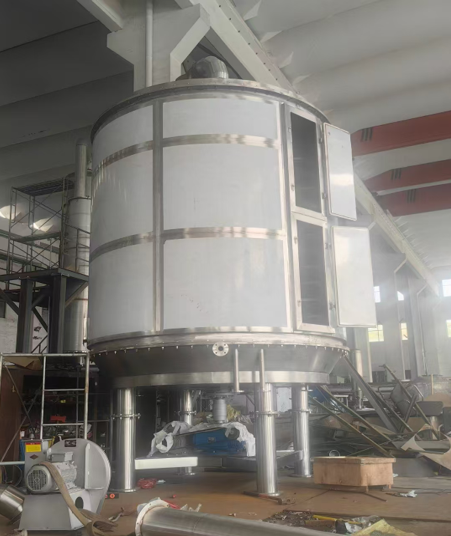

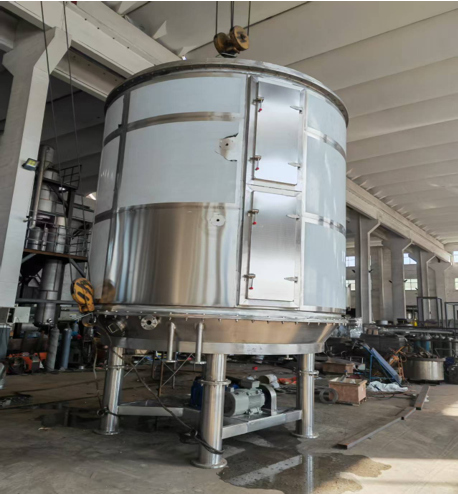

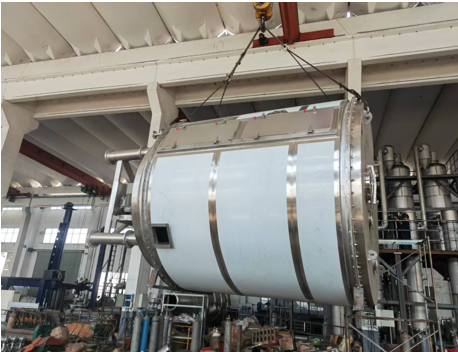

案例詳情圖片集錦

一、工藝條件
1.物料：氯化鈉
2.初含濕分： 5%（表面水）
3.終含濕分： 0.5%
4.濕品處理產量： 1000-1500Kg/h
5.干品顆粒度： 40目
6.干品堆積比重： 1.4克/立方厘米
7.干燥溫度： 110-120℃
8.加熱方式: 蒸汽4-5公斤
9.設備材質: 盤面物料接觸處2205與316L組合，支架A3鋼外包304
10．回收：主機+水膜除塵器
11．安裝: 室內
12．電源: 380V 50HZ
13．環境: 20℃ 760mmHg 相對濕度φ=80%
二、根據經驗 ?。?PLG2500-13 型盤式連續干燥機 1臺

三．工作原理:

氯化鈉盤式干燥機濕物料通過螺旋加料器連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動，使耙葉連續地翻轉物料，物料沿著指數螺旋線流過干燥盤表面，

在小干燥盤上的物料移到外緣，并在外緣落到下方的大干燥盤外緣，在大干燥盤上的物料向里移動并從中間落料落入下一層小干燥盤中，大小干燥盤上下交替排列，物料得以連續地流過整個干燥機，

中空的干燥盤內通入加熱介質，加熱介質從一端進入另一端導出，已干燥的物料從最后一層干燥盤落到殼體的帶冷卻底層，最后被耙葉移送到出料口排出。水分從物料中蒸發汽化后逸出，尾氣由除塵器過濾后最后排空。

四、使用特點
一）調控容易、適用性強
1、調整料層厚度、主軸轉速、耙臂數量、耙葉型式和尺寸可使干燥過程達到******。
2、每層干燥盤皆可單獨 通入熱介質或冷介質，對物料進行加熱或冷卻，物料溫度控制準確、容易。
3、物料的停留時間可以精確調整。

4、物料流向單一，無返混現象，干燥均勻、質量穩定、不需在混合。

5、氯化鈉含有氯離子對材質制作要求，內膽盤2205制作，其余316L制作，外封面支腿304制作，真正整體全不銹鋼制作。

二）操作簡單、容易
1、干燥器的開車、停車操作非常簡單。
2、停止進料后，傳送物料的耙葉能很快地排空干燥器內的物料。
3、通過特殊的大規格檢視門和視鏡，可以對設備內進行很仔細的清洗和觀察。
三）能耗低
1、料層很薄，主軸轉速低，物料傳送系統需要的功率小，電耗少。
2、以傳導熱進行干燥，熱效率高，能量消耗低。
四）操作環境好，可回收溶劑，粉塵排放符合要求
1、常壓型：由于設備內氣流速低，而且設備內濕度分布上高下低，粉塵很難浮到設備頂部，所以頂部排濕口排出的尾氣中幾乎不含有粉塵。

2、密閉型：配備溶劑回收裝置，可方便地回收載濕氣體中的有機溶劑。溶劑回收裝置簡單，回收率高，對于易燃、易爆、有毒和易氧化的物料，

可用氮?dú)庾鳛檩d濕氣體進行閉路循環，使之安全操作。特別適用于易燃、易爆、有毒物料的干燥。

3、真空型：在真空狀態下操作的盤式干燥器，特別適用于熱敏性物料的干燥。
五）安裝方便、占地面積小
1、干燥器整體出廠，整體運輸，只需吊裝就位，安裝定位非常容易。

2、由于干燥盤層式布置、立式安裝，既使干燥面積很大，占地
